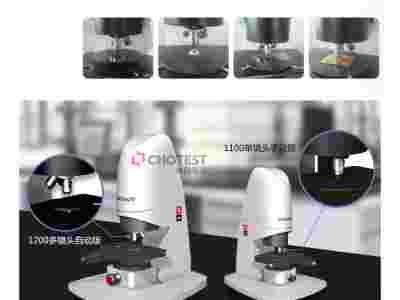

中图仪器3d三维光学轮廓仪是一款用于对各种精密器件及材料表面进行亚纳米级数据处理与分析的光学测量仪器。可测各类从超光滑到粗糙、低反射率到高反射率的物体表面，从纳米到微米级别工件的粗糙度、平整度、微观几何轮廓、曲率等参数。
粗糙度分析操作步骤：
1. 将样品放置在夹具上，确保样品状态稳定；
2. 将夹具放置在载物台上；
3. 检查电机连接和环境噪声，确认仪器状态；
4. 使用操纵杆调节三轴位置，将样品移到镜头下方并找到样品表面干涉条纹；
5. 完成扫描设置和命名等操作；
6. 点击开始测量（进入3D视图窗口旋转调整观察一会）；
7. 进入数据处理界面，点击“去除外形"，采用默认参数，点击应用获取样品表面粗糙度轮廓；
8. 进入分析工具模块，点击参数分析，直接获取面粗糙度数据，点击右侧参数标准可更换参数标准，增删参数类型；
9. 如果想获取线粗糙度数据，则需提取剖面线；
10. 进入数据处理界面，点击“提取剖面"图标，选择合适方向剖面线进行剖面轮廓提取；
11. 进入分析工具界面，点击“参数分析"图标，点击右侧参数标准，勾选所需线粗糙度相关参数，即可获取线粗糙度Ra数据。
应用
微光学器件粗糙度
光学镜片表面粗糙度测量
手机配件表面粗糙度轮廓测量
中图仪器3d三维光学轮廓仪双重防撞保护措施
（1）软件防撞保护ZSTOP
即在Z轴上设置停止位，设置位置到样品表面的距离小于镜头的工作距离，当镜头运动到该位置时，就立刻停止不再向下运动，起到保护样品和镜头的作用。
（2）Z轴硬件防撞传感器
在镜头的上方安装有机械防撞传感器，当镜头向下位移与样品表面直接接触时，触发感应器，镜头与样品表面变为软接触，并触发紧急停止开关，不再响应向下位移的指令，避免镜头和样品的损伤。
